Inductors(Coils)

A passive component in electronic devices that induces a change in voltage proportional to the rate of change of current.

Home
Product Search
Inductors(Coils)
RF Coils
EMC Components
Transformers
분류
Application Grade
Structure
Material
Winding
Terminal
Max Temperature
Min Temperature
Size (L*W) Height Max
mm		Inductance
μH		DCR Max
mΩ		Isat Typ.
A		Itemp Typ.
A		 Search By Part Number

~

~

~

~

~
Size (L*W)
Height Max mm

~

Inductance μH

~

DCR Max mΩ

~

Isat Typ. A

~

Itemp Typ. A

~

Search By Part Number

Close

Total 4,000


Catalog

Automotive
Grade

Features

Series

Part Number

Length
mm

Width
mm

Height Max.
mm

Inductance
μH

Tolerance
±%

DCR Max.
mΩ

Isat Typ.
A

Itemp Typ.
A

Q Min.
No unit

SRF Min.
MHz

Temp (from ~ to)

Inquiry

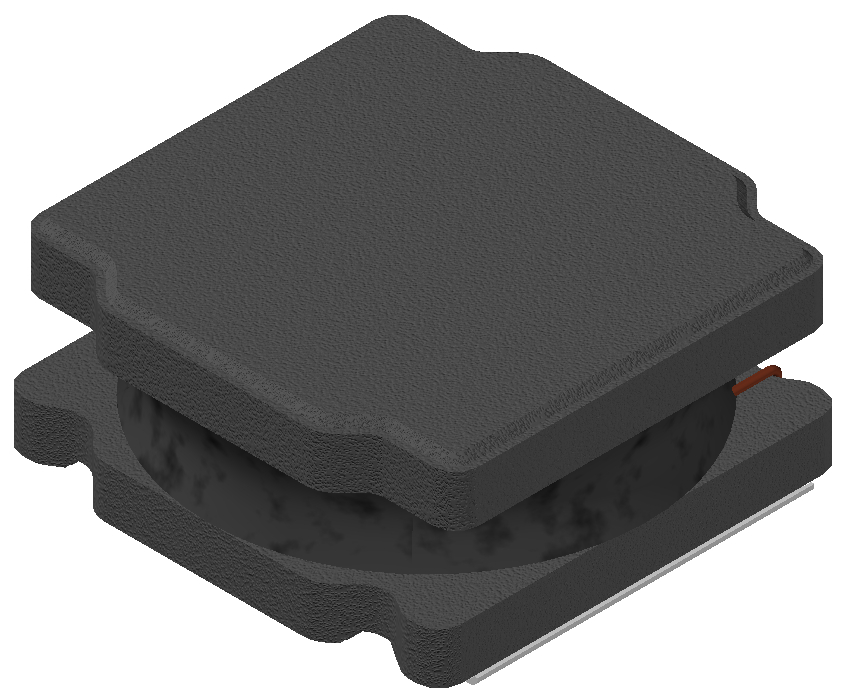

picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-150M 3 3 1.5 15 20% 420 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-180M 3 3 1.5 18 20% 516 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-220M 3 3 1.5 22 20% 552 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-330M 3 3 1.5 33 20% 984 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-470M 3 3 1.5 47 20% 1500 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS3015NH-101M 3 3 1.5 100 20% 3600 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-R82N 4 4 1.2 0.82 30% 65 150 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-1R0N 4 4 1.2 1 30% 65 120 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-1R5N 4 4 1.2 1.5 30% 84.5 90 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-1R8N 4 4 1.2 1.8 30% 104 88 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-2R2N 4 4 1.2 2.2 30% 104 75 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-3R3N 4 4 1.2 3.3 30% 143 60 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-4R7N 4 4 1.2 4.7 30% 162.5 50 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-6R8M 4 4 1.2 6.8 20% 237.6 40 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-100M 4 4 1.2 10 20% 318 33 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-120M 4 4 1.2 12 20% 348 32 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-150M 4 4 1.2 15 20% 408 25 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-220M 4 4 1.2 22 20% 704.4 20 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-330M 4 4 1.2 33 20% 972 17 -25 ~ 125 sms
picture_as_pdf Semi-Shield
Ferrite
Round Wire
Plating
 DSS CMI-DSS4012NH-470M 4 4 1.2 47 20% 1320 12 -25 ~ 125 sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-150M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 15
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 420
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-180M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 18
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 516
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-220M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 22
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 552
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-330M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 33
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 984
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-470M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 47
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 1500
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS3015NH-101M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 3
  • Width mm : 3
  • Height Max. mm : 1.5
  • Inductance μH : 100
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 3600
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz :
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-R82N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 0.82
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 65
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 150
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-1R0N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 1
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 65
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 120
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-1R5N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 1.5
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 84.5
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 90
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-1R8N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 1.8
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 104
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 88
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-2R2N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 2.2
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 104
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 75
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-3R3N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 3.3
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 143
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 60
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-4R7N
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 4.7
  • Tolerance ±% : 30%
  • DCR Max. mΩ : 162.5
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 50
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-6R8M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 6.8
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 237.6
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 40
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-100M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 10
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 318
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 33
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-120M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 12
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 348
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 32
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-150M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 15
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 408
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 25
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-220M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 22
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 704.4
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 20
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-330M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 33
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 972
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 17
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms
picture_as_pdf
  • Part Number
    CMI-DSS4012NH-470M
  • Feature :

    Semi-Shield
    Ferrite
    Round Wire
    Plating

  • Series : DSS
  • Length mm : 4
  • Width mm : 4
  • Height Max. mm : 1.2
  • Inductance μH : 47
  • Tolerance ±% : 20%
  • DCR Max. mΩ : 1320
  • Isat Typ. A :
  • Itemp Typ. A :
  • Q Min. No unit :
  • SRF Min. MHz : 12
  • Temp (from ~ to) : -25 ~ 125
  • Inquiry sms

INQUIRY

※ 이 제품에 대해 궁금하신 사항을 남겨 주시면 입력하신 이메일 주소로 빠른 시일 내로 답변 드리겠습니다.
남겨주신 내용은 coilmaster@coilmaster.com 으로 전송됩니다.

제품

이름*

이메일*

회사명

전화번호

제목*

내용

개인정보 처리방침

(주)코일마스터는 개인정보 보호법 제30조에 따라 정보주체(고객)의 개인정보를 보호하고 이와 관련한 고충을 신속하고 원활하게 처리할 수 있도록 하기 위하여 다음과 같이 개인정보 처리지침을 수립․공개합니다.

1. 개인정보의 처리목적 (주)코일마스터는 다음의 목적을 위하여 개인정보를 처리하고 있으며, 다음의 목적 이외의 용도로는 이용하지 않습니다.

- 고객에 대한 서비스 제공에 따른 본인 식별․인증,관리, 물품 또는 서비스 공급에 따른 금액 결제, 물품 또는 서비스의 공급․배송 등

2. 개인정보의 처리 및 보유기간

① (주)코일마스터는 정보주체로부터 개인정보를 수집할 때 동의받은 개인정보 보유․이용기간 또는 법령에 따른 개인정보 보유․이용기간 내에서 개인정보를 처리․보유합니다.

② 구체적인 개인정보 처리 및 보유 기간은 다음과 같습니다.

- 고객 문의 및 관리 : 서비스 이용계약 또는 회원가입 해지시까지, 다만 채권․채무관계 잔존시에는 해당 채권․채무관계 정산시까지

- 전자상거래에서의 계약․청약철회, 대금결제, 재화 등 공급기록 : 5년

3. 개인정보의 제3자 제공 (주)코일마스터는 정보주체의 별도 동의, 법률의 특별한 규정 등 개인정보 보호법 제17조에 해당하는 경우 외에는 개인정보를 제3자에게 제공하지 않습니다.

4. 개인정보처리의 위탁 ① (주)코일마스터는 업무처리를 위하여 개인정보 처리업무를 외부에 위탁하지 않습니다.

5. 정보주체와 법정대리인의 권리․의무 및 행사방법 정보주체는 (주)코일마스터에 대해 언제든지 다음 각 호의 개인정보 보호 관련 권리를 행사할 수 있습니다.

1. 개인정보 열람요구

2. 오류 등이 있을 경우 정정 요구

3. 삭제요구

4. 처리정지 요구

6. 처리하는 개인정보 항목 (주)코일마스터는 다음의 개인정보 항목을 처리하고 있습니다.

- 성명, 주소, 전화번호, 휴대전화번호, 이메일주소,

7. 개인정보의 파기 ① (주)코일마스터는 개인정보 보유기간의 경과, 처리목적 달성 등 개인정보가 불필요하게 되었을 때에는 지체없이 해당 개인정보를 파기합니다.

② (주)코일마스터는 다음의 방법으로 개인정보를 파기합니다.

- 전자적 파일 : 파일 삭제, 디스크 포맷

- 종이 문서 : 분쇄하거나 소각

8. 개인정보의 안전성 확보조치 (주)코일마스터는 개인정보의 안전성 확보를 위해 다음과 같은 조치를 취하고 있습니다.

- 관리적 조치 : 내부관리계획 수립․시행, 직원․종업원 등에 대한 정기적 교육

- 기술적 조치 : 개인정보처리시스템(또는 개인정보가 저장된 컴퓨터)의 비밀번호 설정 등 접근권한 관리, 백신소프트웨어 등 보안프로그램 설치, 개인정보가 저장된 파일의 암호화

- 물리적 조치 : 개인정보가 저장․보관된 장소의 시건, 출입통제 등

9. 개인정보 자동 수집 장치의 설치∙운영 및 거부에 관한 사항

① (주)코일마스터는 이용자에게 개별적인 맞춤서비스를 제공하기 위해 이용정보를 저장하고 수시로 불러오는 ‘쿠키(cookie)’를 사용합니다.

② 쿠키는 웹사이트를 운영하는데 이용되는 서버(http)가 이용자의 컴퓨터 브라우저에게 보내는 소량의 정보이며 이용자의 PC 컴퓨터내의 하드디스크에 저장되기도 합니다.

가. 쿠키의 사용목적: 이용자가 방문한 각 서비스와 웹 사이트들에 대한 방문 및 이용형태, 인기 검색어, 보안접속 여부, 등을 파악하여 이용자에게 최적화된 정보 제공을 위해 사용됩니다.

나. 쿠키의 설치∙운영 및 거부 : 웹브라우저 상단의 도구>인터넷 옵션>개인정보 메뉴의 옵션 설정을 통해 쿠키 저장을 거부 할 수 있습니다.

다. 쿠키 저장을 거부할 경우 맞춤형 서비스 이용에 어려움이 발생할 수 있습니다.

10. 개인정보 보호책임자 (주)코일마스터는 개인정보 처리에 관한 업무를 총괄해서 책임지고, 개인정보 처리와 관련한 정보주체의 불만처리 및 피해구제를 처리하기 위하여 아래와 같이 개인정보 보호책임자를 지정하고 있습니다.

▶ 개인정보 보호책임자

성 명 : 차상엽

직 책 : 대표이사

연락처 : 031-904-1444

E-mail : system@coilmaster.com

팩 스 : 063-263-1445

11. 개인정보 처리방침 변경

이 개인정보 처리방침은 2016. 12. 1부터 적용됩니다.

문의 등록이 완료되었습니다.

입력하신 이메일 주소로
빠른 시일내에 답변 드리겠습니다.

닫기
고객문의 제품검색 TOP
